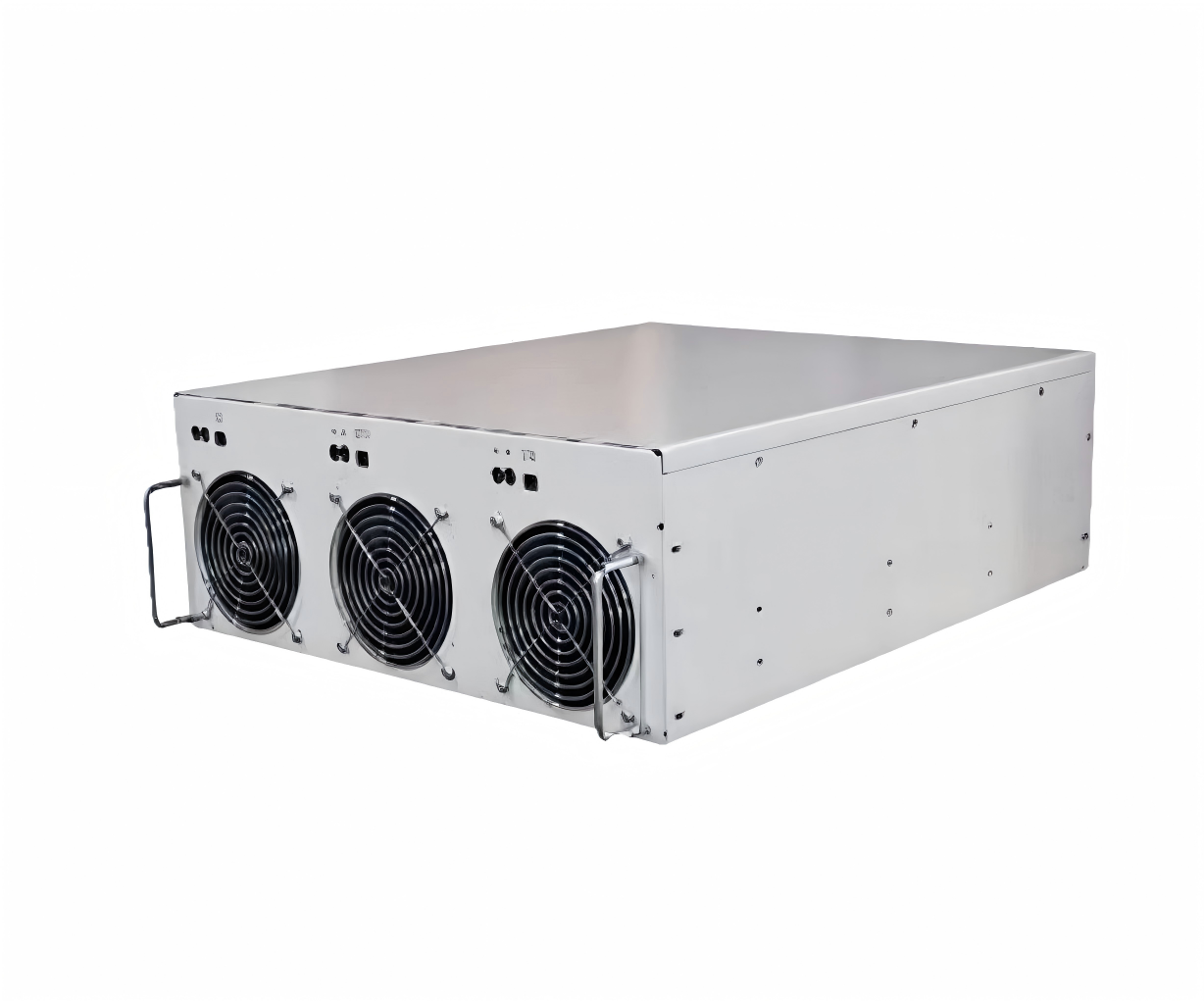

多功能电能质量治理装置

多功能电能质量治理装置

额定电压（VAC）

400

系统电压范围

±20%

频率(Hz)

50±5%

接线方式

三相三线/三相四线制

APF容量

100~150A（更大容量可定做）

SVG容量

75kVar~100kVar（更大容量可定做）

类型

机架式/壁挂式/机柜式

进线方式

后进线

滤波率

≥90%（负载谐波占设备容量30%以上时）

APF滤波范围

2~50次谐波（如需治理偶次谐波，订货时提出）

SVG滤波范围

2~25次谐波（如需治理偶次谐波，订货时提出）

全响应时间(ms)

≤5

瞬时响应时间(us)

≤100

动态电流

1.2倍滤波器额定容量输出，1min

功率因数设定补偿

具备

感性或容性补偿

可选

过载保护

自动限流在100%额定输出

其他保护

过压保护、欠压保护、过温保护

单机或并联运行

可以

显示界面

触摸屏

显示状态

电压、电流、功率等

操作

多种操作模式，远程/本地

通讯（RS485接口）

Modbus-RTU

相序自适应

具备

防护等级

IP20

噪音(dB)

≤65dB

运行环境温度

-20℃~45℃

储存/运输温度

-40℃~60℃

工作/存储湿度

相对湿度20~95%，无凝露/相对湿度10~95%

海拔高度(m)

＜2000（更高海拔需降容使用）
